Schraubdaten in MES und ERP: Der technische Integrationsleitfaden für die Fertigungs-IT

Drehmoment gemessen, Drehwinkel dokumentiert - und dann? Für viele Fertigungsbetriebe endet die Datenkette genau hier: im Werkzeug selbst oder in einer Insellösung, die keiner der übergeordneten Systeme lesen kann. Dabei ist der Schraubdatensatz erst dann wirklich wertvoll, wenn er im MES als Prozessergebnis verbucht und im ERP als Qualitätsnachweis archiviert ist. Dieser Leitfaden erklärt, welche Schnittstellen dafür zur Verfügung stehen, wie das Datenmodell aussehen muss und welche Architekturmuster sich in der Praxis bewährt haben.

Warum die Integration so oft scheitert - und warum sie trotzdem gelingen muss

Laut aktuellen Umfragen ist "Standardisierung" die größte Herausforderung bei der Umsetzung von Industrie-4.0-Maßnahmen. Im Bereich der Maschinenkommunikation herrscht ein ^[1], anlagenspezifische Individuallösungen sind an der Tagesordnung. Schraubtechnik ist davon besonders betroffen: ^[2], und in den wenigsten Fällen besteht Offenheit gegenüber der Anbindung von Geräten der Mitbewerber.

Das Ergebnis: Wer mehrere Schraubsysteme betreibt, muss im schlechtesten Fall unterschiedliche Softwarelösungen beschaffen und betreiben, um Rückverfolgbarkeit für Drehmomente und Drehwinkel zu realisieren.

Die Konsequenz fehlender Integration ist nicht nur organisatorischer Natur. Ohne einen gemeinsamen Datenschlüssel in ERP und MES kann eine gezielte Rückrufentscheidung auf Basis realer Daten nicht in unter zwei Stunden getroffen werden - statt 340 betroffener Teile werden 8.000 zurückgerufen. Das zeigt ein konkretes Szenario aus der ^[3]: ERP kennt die Chargennummer, MES kennt die Maschinendaten - aber die Chargennummer im MES stimmt nicht mit der im ERP überein.

Die drei Schnittstellenwege im Überblick

Für die Anbindung von Schraubwerkzeugen an MES und ERP stehen heute drei etablierte Wege zur Verfügung. Sie unterscheiden sich in Standardisierungsgrad, Implementierungsaufwand und Einsatzkontext.

OPC UA: Der Industriestandard für vertikale Integration

OPC UA (Open Platform Communications Unified Architecture) wurde 2008 veröffentlicht und ist als IEC 62541 international standardisiert. Es ist ^[4] und löst die ältere Classic-OPC-Spezifikation ab, die an Microsoft Windows und COM/DCOM gebunden war.

Der entscheidende Unterschied zu anderen Protokollen: OPC UA definiert nicht nur, wie Daten transportiert werden, sondern auch, ^[4]. Jede Variable, jeder Alarm, jede Methode einer Maschine kann mit einem standardisierten Informationsmodell beschrieben werden, das jeder OPC-UA-Client ohne kundenspezifische Konfiguration interpretieren kann.

Für die Schraubtechnik ist die OPC 40451-1 UA Companion Specification for Tightening Systems der entscheidende Baustein. Der VDMA-Fachverband Robotik + Automation hat diese erste OPC-UA-Spezifikation für die Schraubtechnik veröffentlicht; an der Arbeitsgruppe waren rund 10 Unternehmen beteiligt - darunter Atlas Copco, Bosch Rexroth, Deprag und Desoutter. ^[5] befasst sich mit den drei Anwendungsfällen Asset Management, Condition Monitoring und Result Management.

Das Informationsmodell ermöglicht den ^[6] - einschließlich Werkzeug, Steuerung und Vorschubeinheit. Das standardisierte Schraubergebnis, auf das herstellerunabhängig zugegriffen werden kann, ermöglicht die Rückverfolgbarkeit sicherheitskritischer Verbindungen.

Open Protocol: Der bewährte Weg zur Schraubsteuerung

Open Protocol ist ein ^[7]. Die Kommunikation folgt einem Client-Server-Modell: Das übergeordnete System (MES oder SPS) agiert als Client, die Schraubsteuerung als Server.

Das Protokoll arbeitet mit sogenannten MIDs (Message Identifiers) - strukturierten Nachrichten, die Schraubergebnisse, Parametersätze (P-Sets), Jobs und Statusinformationen übertragen. ^[2]: Anziehdrehmoment, Drehwinkelbegrenzung, Drehrichtung und weitere anwendungsspezifische Einstellungen.

^[8]: Das Werkzeug überträgt Echtzeit-Daten zu Drehmomenten, Zyklusanzahlen und Fehlermeldungen direkt an das MES. Gleichzeitig kann das MES Parametersätze aktivieren und Jobs steuern - eine Voraussetzung für Poka-Yoke-Konzepte in der Montagelinie.

Wichtiger Hinweis für Integrationsprojekte: Obwohl Open Protocol als offener Standard gilt, passen Hersteller die MID-Implementierungen gelegentlich an. Vor der Inbetriebnahme sollte die exakte Protokollversion der eingesetzten Steuerung geprüft und mit der MES-seitigen Implementierung abgeglichen werden.

SPS/PLC-Anbindung über den OPERATOR® EST01

Für Anwendungen, in denen Schraubwerkzeuge direkt in eine Produktionslinie mit SPS-Steuerung eingebunden werden sollen, bietet GWK den OPERATOR® EST01 mit SPS-Kommunikation. Diese Variante des modularen OPERATOR® Produktionswerkzeugs ermöglicht die direkte Anbindung an Produktionsanlagen über Feldbusschnittstellen.

Die SPS-Anbindung ist dann die richtige Wahl, wenn:

• Das Schraubwerkzeug als Teil einer automatisierten Montagezelle betrieben wird
• Steuersignale (Freigabe, Sperrung, Taktsignal) direkt von der SPS kommen müssen
• Die Schraubergebnisse in Echtzeit in die Ablaufsteuerung der Linie einfließen sollen
• Kein separater PC oder MES-Client am Arbeitsplatz vorhanden ist

Die ^[9] und sorgt dafür, dass voreingestellte Werte für Drehmoment und Drehwinkel eingehalten werden. Besondere Bedeutung kommt ihr bei der Prozessbewertung und der Dokumentation aller Schraubdaten zu.

WLAN-Datenübertragung: Flexibilität mit Anforderungen

Der OPERATOR® überträgt Schraubdaten drahtlos per WLAN - ein entscheidender Vorteil für flexible Montagelinien, Nacharbeitsplätze und Not-Strategien, bei denen eine feste Verkabelung nicht praktikabel ist.

^[10]. Aktuelle IWLAN-Lösungen gewährleisten eine hohe Verfügbarkeit und Zuverlässigkeit im anspruchsvollen Industrieumfeld. Allerdings stellen Industrie-4.0-Umgebungen andere Anforderungen an den WLAN-Standard als Büroumgebungen: Ausfallsicherheit, Zuverlässigkeit, Robustheit und deterministische Latenz sind entscheidend.

Für die Fertigungs-IT bedeutet das konkret:

• Netzwerksegmentierung: Das Produktions-WLAN sollte vom Office-Netz getrennt sein (VLAN oder physische Trennung)
• Access-Point-Planung: Funklöcher in der Produktionshalle müssen vor der Inbetriebnahme kartiert werden
• Pufferung im Werkzeug: Moderne Werkzeuge wie der OPERATOR® können Daten lokal zwischenspeichern und bei Wiederherstellung der Verbindung übertragen
• Kanalplanung: ^[11] - besonders relevant in Hallen mit vielen Maschinen und Motoren

Datenmodell und Mapping: Was wirklich in MES und ERP ankommt

Ein Schraubergebnis besteht aus mehr als Drehmoment und Drehwinkel. Das vollständige Datenmodell für eine sicherheitskritische Verbindung umfasst:

Das Mapping dieser Felder auf die Datenstrukturen des MES ist der kritischste Schritt der Integration. Eine vollständige Traceability-Akte erfordert, dass alle relevanten Ebenen verknüpft sind: Materialherkunft (ERP/Lieferantensystem), Produktionsparameter (MES/Steuerung), Prüfergebnisse (QMS) und Liefernachweis (ERP/Logistik). ^[3].

Die technische Lösung ist einfacher als oft befürchtet: ^[3].

Typische Architekturmuster in der Praxis

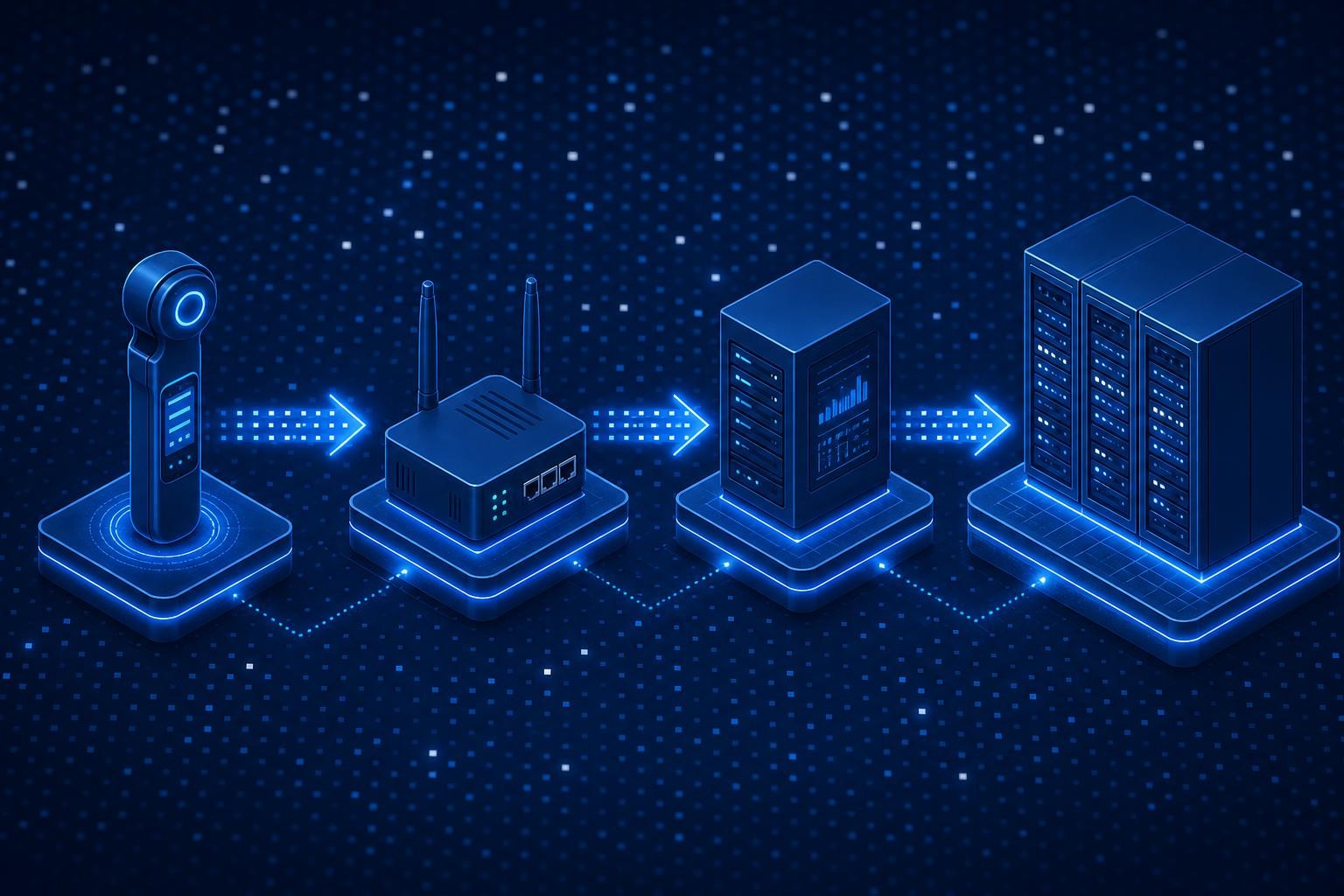

Muster 1: Direktanbindung Werkzeug -> MES (WLAN + Open Protocol)

Das einfachste und häufigste Muster für manuelle Montagearbeitsplätze. Das Werkzeug kommuniziert per WLAN mit einem Access Point, der MES-Client empfängt die Schraubergebnisse über Open Protocol und schreibt sie direkt in die Traceability-Datenbank. Der ERP-Auftrag wird über die Seriennummer des Bauteils zugeordnet.

Geeignet für: Flexible Montagelinien, Nacharbeitsplätze, Kleinserien

Muster 2: SPS als Datenvermittler (EST01 -> SPS -> MES)

Der OPERATOR® EST01 kommuniziert mit der SPS der Produktionslinie. Die SPS übernimmt die Steuerlogik (Freigabe, Taktung, Fehlersperrung) und leitet die Schraubergebnisse über OPC UA oder einen Feldbus an das MES weiter. Dieses Muster ist besonders robust, da die SPS als Puffer fungiert.

Geeignet für: Automatisierte Montagelinien, Taktstraßen, Automotive-Serienfertigung

Muster 3: Edge-Gateway mit OPC-UA-Server

Ein Edge-Gateway aggregiert Daten aus mehreren Schraubwerkzeugen (unterschiedlicher Hersteller), normiert sie auf das OPC-UA-Informationsmodell gemäß OPC 40451-1 und stellt sie dem MES als einheitlichen OPC-UA-Server bereit. ^[12].

Geeignet für: Heterogene Werkzeuglandschaften, Multi-Vendor-Umgebungen, Greenfield-Projekte

Offene vs. proprietäre Systeme: Die Integrationsfrage entscheidet über die Zukunft

Die Wahl zwischen offenen Standards und proprietären Systemen ist keine rein technische Entscheidung - sie ist eine strategische. Wer heute auf ein proprietäres Datenformat oder eine herstellergebundene Middleware setzt, zahlt morgen den Preis: bei jedem Werkzeugwechsel, bei jeder MES-Migration, bei jeder Erweiterung der Produktionslinie.

^[1]. Der eigentliche Wert der standardisierten Daten und Schnittstellen bleibt bestehen.

Für eine vertiefte Analyse der Risiken proprietärer Systeme in der Schraubtechnik - und wie Sie Vendor Lock-in gezielt vermeiden - empfehlen wir unseren Artikel zu offenen vs. geschlossenen Systemen in der Schraubtechnik.

Fazit: Integration ist kein IT-Projekt - sie ist Qualitätssicherung

Schraubdaten, die nicht im MES ankommen, existieren für die Qualitätssicherung nicht. Die Schnittstelle zwischen Werkzeug und übergeordnetem System ist damit genauso sicherheitsrelevant wie der Schraubfall selbst. OPC UA mit der Companion Specification OPC 40451-1 setzt den langfristigen Standard für herstellerunabhängige Integration. Open Protocol ist der pragmatische Weg für bestehende Schraubsteuerungen. Und die SPS-Anbindung über den OPERATOR® EST01 schließt die Lücke zur Produktionslinie.

Der OPERATOR® mit WLAN-Datenübertragung und SPS-Kommunikation ist so konzipiert, dass er in alle drei Architekturmuster passt - ohne proprietäre Middleware, ohne Vendor Lock-in.
